Вентиляция в санузлах и гардеробных без окон (ЖК «Клубный дом на Якиманке»): нормы и типичные ошибки монтажа

В премиальных жилых комплексах, таких как «Клубный дом на Якиманке», санузлы и гардеробные часто проектируются без окон. Это диктуется архитектурой и планировочными решениями, но создаёт вызов для инженерных систем. Без естественного проветривания влажность и запахи накапливаются, что ведёт к плесени, порче отделки и дискомфорту. Разбираем, какие нормативы действуют для принудительной вентиляции в таких помещениях, как правильно рассчитать воздухообмен и какие ошибки монтажа чаще всего допускают даже в дорогих объектах.

В Москве, где многие квартиры в премиальных новостройках имеют санузлы и гардеробные без окон, правильная вентиляция становится критически важной для комфорта и соблюдения норм. Особенно это актуально для ЖК бизнес- и премиум-класса, где требования к микроклимату выше среднего.

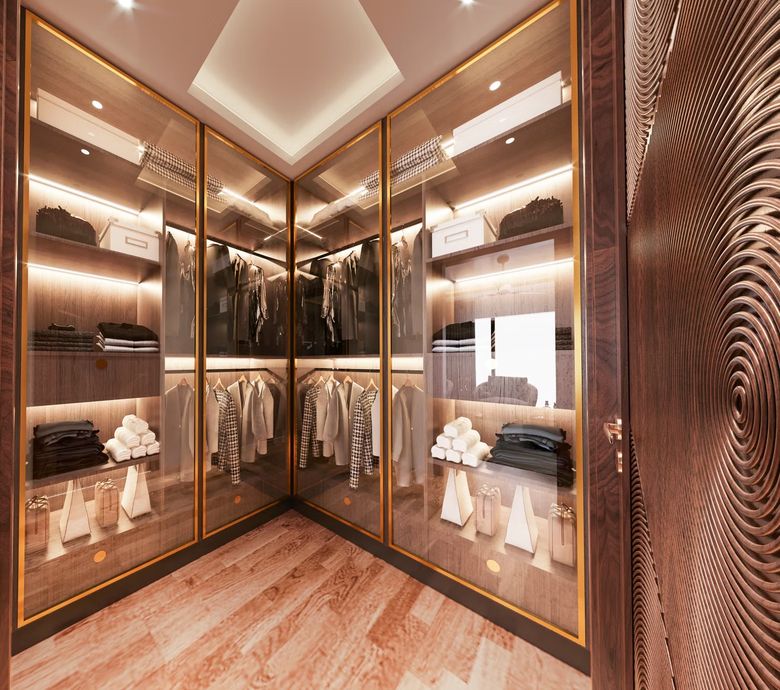

Какие нормы регулируют вентиляцию в помещениях без окон?

Основной документ, устанавливающий требования к воздухообмену в жилых зданиях, - СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». Для санузлов и гардеробных без окон он предписывает обязательную механическую вытяжку. Норма воздухообмена для ванной комнаты или совмещённого санузла - не менее 25 м³/ч, для раздельного туалета - 25 м³/ч, для гардеробной - не менее 20 м³/ч на одно помещение. Эти значения - минимальные; в премиум-сегменте их часто увеличивают в 1,5-2 раза для комфорта.

Дополнительно учитываются СП 54.13330.2022 «Здания жилые многоквартирные» и СанПиН 1.2.3685-21, которые устанавливают предельные уровни влажности и температуры. Для санузлов относительная влажность не должна превышать 60-65%, для гардеробных - 50-55%. Превышение этих значений - прямой сигнал к пересмотру системы вентиляции.

Согласно СП 60.13330.2020, в помещениях без окон (санузлы, гардеробные) необходимо обеспечить механическую вытяжку с кратностью не менее 1 объема в час для гардеробных и 25 м³/ч на один унитаз для санузлов. В премиальном жилье часто проектируют принудительный приток через центральную систему вентиляции, чтобы избежать сквозняков от окон.

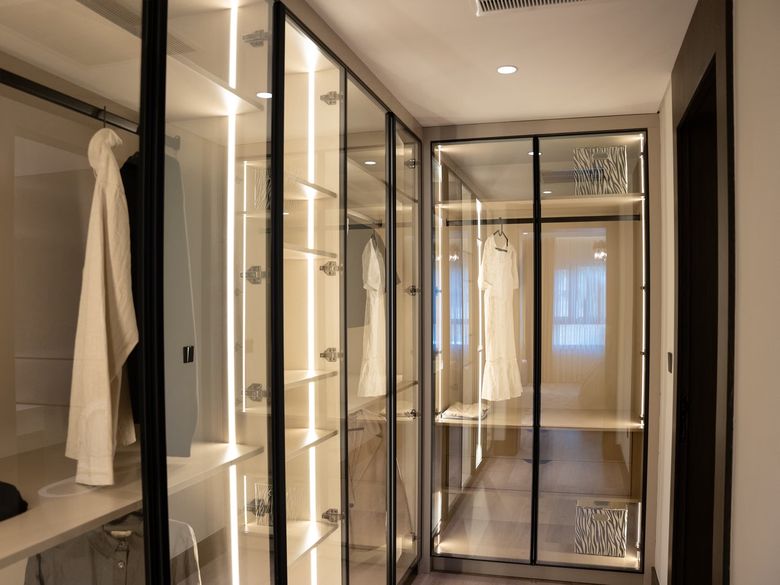

Как рассчитать необходимую производительность вентилятора?

Производительность вентилятора рассчитывается по формуле: L = V × n, где L - требуемый воздухообмен (м³/ч), V - объём помещения (м³), n - кратность воздухообмена (для санузлов - 8-10, для гардеробных - 3-5). Например, для гардеробной площадью 12 м² с высотой потолка 3 м (объём 36 м³) при кратности 5 потребуется вентилятор производительностью 180 м³/ч.

Однако в премиальных проектах, таких как «Клубный дом на Якиманке», часто используют более высокие значения - до 12-15 крат для санузлов и 6-8 для гардеробных. Это связано с наличием джакузи, душевых кабин с парогенераторами и большим количеством текстиля, который впитывает влагу. Рекомендуется закладывать запас по производительности 15-20% на потери в воздуховодах и фильтрах.

При расчете производительности вентилятора для гардеробной учитывайте не только площадь, но и количество хранящейся одежды: чем больше вещей, тем выше выделение влаги и запахов. В санузлах дополнительно закладывайте запас 20% на сопротивление воздуховодов и фильтров, особенно если используются шумоглушители.

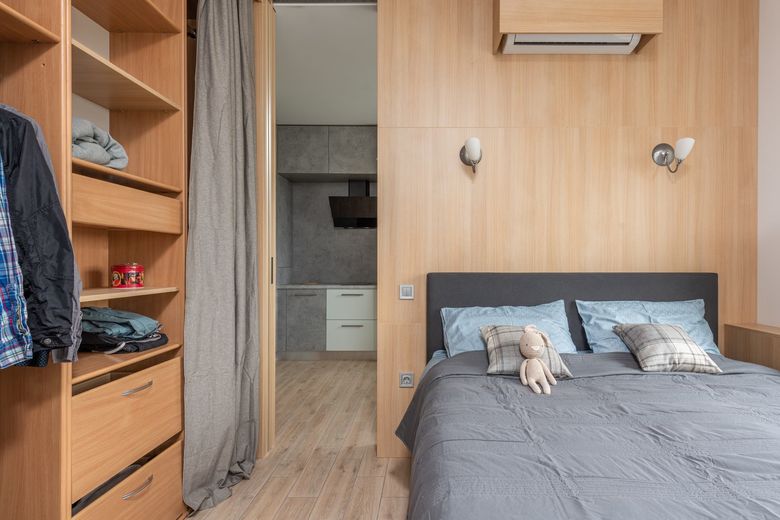

Какие типы вентиляционных систем подходят для помещений без окон?

Для санузлов и гардеробных без окон применяются три основных типа систем: осевые вентиляторы (настенные или потолочные), канальные вентиляторы (скрытые в подшивном потолке или коробе) и центральные системы приточно-вытяжной вентиляции с рекуперацией. В премиум-сегменте предпочтение отдаётся канальным и центральным системам - они работают тише и не нарушают дизайн.

Осевые вентиляторы - бюджетное решение, но они шумные (35-45 дБ) и менее эффективны при длинных воздуховодах. Канальные вентиляторы монтируются скрыто, уровень шума - 25-35 дБ, что комфортно для спальни или гардеробной. Центральные системы с рекуперацией обеспечивают приток свежего воздуха и вытяжку, но требуют сложной разводки воздуховодов и места под установку.

Для премиальных квартир оптимальны центральные системы с рекуперацией тепла - они обеспечивают подогрев приточного воздуха без потери энергии. В случае, когда центральная вентиляция не предусмотрена, ставят децентрализованные бризеры с подогревом, но их интеграция с интерьером требует тщательного подбора корпуса и решеток.

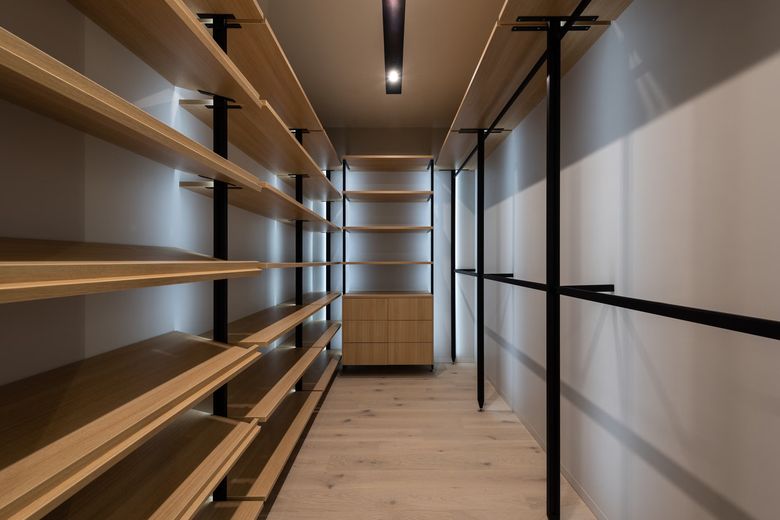

Как бесшумно интегрировать вентиляцию в интерьер премиальной гардеробной?

В гардеробных без окон, особенно в проектах уровня «Клубного дома на Якиманке», важна скрытая интеграция. Первый сценарий - использование канального вентилятора с глушителем, который монтируется за подшивным потолком или в смежном техническом помещении. Воздуховоды прокладываются в коробах, окрашенных в цвет стен, или скрываются за мебелью.

Второй сценарий - приточный клапан с подогревом, встроенный в оконную раму или стену (если есть смежная наружная стена). Он обеспечивает приток свежего воздуха, а вытяжка осуществляется через канальный вентилятор. Третий сценарий - центральная система с рекуператором, которая подаёт очищенный и подогретый воздух через диффузоры в потолке, а вытяжка идёт через решётки в нижней части стен. Рекомендуем также обзор: «Вентиляция в санузлах без окон: нормы, выбор бесшумного оборудования и ошибки, ведущие к плесени».

В гардеробных бесшумность вентиляции достигается установкой канальных вентиляторов с шумоглушителями и виброизоляцией. В премиальном дизайне вентрешетки маскируют под элементы декора - например, в виде шкафных ручек или встроенных панелей, а воздуховоды прокладывают за фальшстенами. Подробнее - в материале «Газовая котельная в частном доме: полный чек-лист по требованиям безопасности и типичные ошибки при монтаже».

Какие ошибки монтажа встречаются чаще всего?

Первая и самая распространённая ошибка - недостаточная производительность вентилятора. Застройщики и подрядчики часто устанавливают вентиляторы с минимальной производительностью, не учитывая длину воздуховодов и сопротивление фильтров. В результате фактический воздухообмен оказывается ниже нормативного, что приводит к сырости и плесени.

Вторая ошибка - неправильное расположение вытяжной решётки. В санузлах она должна быть в зоне наибольшего выделения влаги (над душевой или ванной), а в гардеробных - в верхней части стены, так как тёплый влажный воздух поднимается вверх. Если решётка установлена внизу, эффективность вентиляции резко падает.

Третья ошибка - отсутствие обратного клапана. В многоквартирных домах без него возможен переток воздуха из соседних квартир, что особенно неприятно в санузлах. Четвёртая - шум от вентилятора, если не установлены виброизоляторы и глушители. В премиум-сегменте уровень шума не должен превышать 25 дБ, иначе система будет раздражать.

• Недостаточная производительность вентилятора (расчёт по формуле L = V × n с запасом 15-20%)
• Неправильное расположение вытяжной решётки (в санузле - над душевой, в гардеробной - вверху)
• Отсутствие обратного клапана (обязателен для многоквартирных домов)
• Игнорирование шумоизоляции (виброизоляторы, глушители, гибкие вставки)
• Установка вентилятора без учёта длины воздуховодов (потери давления до 30%)
• Отсутствие приточного клапана (при герметичных окнах и дверях)

Частая ошибка - установка вентиляционной решетки слишком близко к входной двери, что создает короткое замыкание воздушного потока и снижает эффективность. В премиальных объектах также нередко забывают про обратный клапан на вытяжке, из-за чего запахи из кухни или соседних санузлов попадают в гардеробную.

Как проверить качество монтажа вентиляции?

После монтажа необходимо провести аэродинамические испытания с помощью анемометра или расходомера. Измеряется скорость воздуха в вытяжной решётке, затем по площади решётки рассчитывается фактический расход. Если он ниже проектного на 10-15%, нужно искать причины: засор воздуховодов, неправильный монтаж вентилятора или недостаточное сечение каналов.

Также стоит проверить герметичность воздуховодов. Утечки воздуха снижают эффективность и могут приводить к попаданию влаги в конструкции. Для этого используется дымогенератор или тест с мыльным раствором. В премиальных проектах рекомендуется проводить тепловизионный контроль - он покажет зоны подсоса холодного воздуха.

Для проверки качества монтажа используйте анемометр: измерьте скорость воздуха на выходе из вентиляционной решетки. Норма для санузла - не менее 3 м/с, для гардеробной - 2 м/с. Также проверьте герметичность соединений воздуховодов с помощью дымовой шашки или течеискателя.

Какие решения для «Клубного дома на Якиманке» оптимальны?

Для квартир в ЖК «Клубный дом на Якиманке» характерны высокие потолки (3-3,5 м) и сложная планировка. Оптимальное решение - канальная система с рекуперацией, которая монтируется в подшивном потолке коридора или технической зоны. Воздуховоды прокладываются по кратчайшему пути к вытяжной шахте, с минимальным количеством поворотов (не более двух).

Для гардеробных без окон рекомендуется использовать приточный клапан с подогревом (если есть наружная стена) или канальный вентилятор с датчиком влажности. Датчик автоматически включает вентилятор при превышении порога влажности (например, 60%), что особенно актуально после душа или стирки. В санузлах - вентилятор с таймером, который работает 15-20 минут после выключения света.

Важно предусмотреть доступ для обслуживания - ревизионные люки для чистки воздуховодов и замены фильтров. В премиум-сегменте это часто упускают, и через год эксплуатации система начинает работать хуже. Рекомендуется закладывать люки в каждой точке соединения воздуховодов.

Для ЖК «Клубный дом на Якиманке» рекомендованы бесшумные канальные вентиляторы с датчиками влажности и движения, которые автоматически включаются при превышении порога. В гардеробных дополнительно ставят решетки с регулируемыми жалю
