Вентиляция и кондиционирование в коттедже в Madison Park: как пройти согласование и не сорвать сроки

Коттедж в КП «Madison Park» - это не только архитектурный статус, но и строгие требования к инженерным системам, которые проверяют при вводе в эксплуатацию. Ошибки в проекте вентиляции и кондиционирования - самая частая причина, по которой владельцы получают предписания и теряют время на переделку. В этом материале разбираем, как спроектировать систему, которая соответствует СП 60.13330.2020, не конфликтует с архитектурным обликом посёлка и проходит согласование с первого раза. Рассматриваем нормы воздухообмена, правила размещения наружных блоков, требования к шумоизоляции и типичные ошибки, из-за которых проект отправляют на доработку.

Какие нормативные документы регулируют вентиляцию в коттедже?

Проектирование вентиляции и кондиционирования в частном доме регулируется несколькими документами. Основной - СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха», который устанавливает требования к воздухообмену, кратности и параметрам микроклимата. Дополнительно применяются СП 73.13330.2016 (испытания систем), СП 51.13330.2011 (защита от шума) и СанПиН 1.2.3685-21 (гигиенические нормативы). Для коттеджей в коттеджных посёлках также действуют локальные архитектурные регламенты - в «Madison Park» они касаются в первую очередь внешнего вида фасадов и запрета на размещение инженерного оборудования без согласования.

Важно понимать: нормы для частного дома менее жёсткие, чем для многоквартирного, но это не значит, что можно игнорировать расчёты. При вводе дома в эксплуатацию и при проверках контролирующие органы запрашивают проектную документацию с расчётом воздухообмена и актами испытаний. Если система не соответствует проекту - это основание для предписания.

Как рассчитать воздухообмен для дома в Madison Park?

Расчёт воздухообмена - база проекта вентиляции. Для жилых комнат норматив составляет 3 м³/час на квадратный метр площади, для санузлов и ванных - 25 м³/час на помещение, для кухни с электроплитой - 60 м³/час, с газовой - 90 м³/час. В коттедже площадью 250-400 м² суммарный воздухообмен обычно получается в диапазоне 600-1200 м³/час. Эти цифры закладываются в проект и служат основой для подбора оборудования.

Для дома в «Madison Park» важно учитывать не только площадь, но и высоту потолков, количество постоянных жильцов и наличие дополнительных помещений - спортзала, кинотеатра, винного погреба. Для каждого такого помещения нормы рассчитываются отдельно. Например, для кинозала с большим количеством людей кратность воздухообмена увеличивается до 8-10 объёмов в час, чтобы избежать духоты.

Приточная или приточно-вытяжная: какую систему выбрать?

Для коттеджа премиум-класса естественная вентиляция - это компромисс, который почти всегда приводит к проблемам. Приточные клапаны в стенах не обеспечивают нужный воздухообмен зимой, когда перепад температур максимален, а летом в жару они бесполезны. Поэтому в домах уровня «Madison Park» проектируют принудительную приточно-вытяжную вентиляцию с рекуперацией тепла.

Такая система решает три задачи: подаёт свежий воздух, удаляет отработанный и экономит тепло за счёт рекуператора. Эффективность рекуперации у современных установок достигает 85-92%, что существенно снижает расходы на отопление. Для дома площадью 300 м² приточная установка с рекуперацией окупается за 3-5 лет за счёт экономии на газе или электричестве.

Какие требования к размещению наружных блоков в Madison Park?

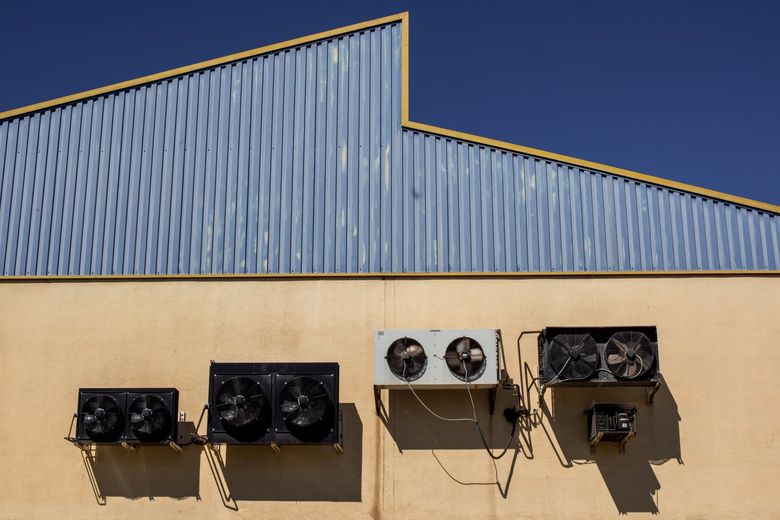

Вопрос размещения наружных блоков кондиционеров - самый конфликтный при согласовании в коттеджных посёлках. В «Madison Park» действуют архитектурные регламенты, которые запрещают установку блоков на фасадах, выходящих на главные улицы, и требуют их маскировки или размещения на кровле. Нарушение этих требований - прямое основание для предписания от управляющей компании.

Оптимальное решение - размещение наружных блоков на плоской кровле или в техническом дворе, где они не видны с улицы. При этом нужно соблюдать минимальные расстояния до окон и соседних участков: не менее 3 метров по горизонтали и 2,5 метра по вертикали, чтобы шум и поток горячего воздуха не доставляли дискомфорт. Для мульти-сплит-систем с несколькими внутренними блоками количество наружных блоков сокращается до одного-двух, что упрощает согласование.

Как обеспечить шумоизоляцию вентиляции и кондиционеров?

Требования к шуму от инженерного оборудования в коттедже регулируются СП 51.13330.2011. Ночной норматив для жилых комнат - 25 дБА, дневной - 35 дБА. Для сравнения: шёпот - 30 дБА, работающий холодильник - 40 дБА. Наружные блоки кондиционеров создают шум 45-55 дБА, поэтому без дополнительных мер они почти всегда превышают норматив.

Снизить шум можно несколькими способами. Первый - выбор оборудования с низким уровнем звукового давления (инверторные компрессоры тише обычных на 5-8 дБА). Второй - установка виброгасящих опор под наружные блоки и гибких вставок в воздуховоды. Третий - акустическая обработка венткамеры: облицовка стен и потолка звукопоглощающими панелями. Для приточной установки обязателен шумоглушитель на магистральном воздуховоде - без него шум от вентилятора будет слышен во всех комнатах. Подробнее - в материале «Системы принудительной вентиляции и кондиционирования для коттеджа в Пирогово River: как спроектировать здоровый микроклимат».

Нужно ли согласовывать проект вентиляции с управляющей компанией?

Да, и это обязательное условие для домов в «Madison Park». Управляющая компания посёлка утверждает проектную документацию на инженерные системы, которые влияют на внешний вид здания или общую инфраструктуру. Это касается размещения наружных блоков, прокладки воздуховодов через фасад и установки оборудования на кровле. Без согласования вы рискуете получить предписание о демонтаже уже после завершения монтажа. См. также: «Сауна в квартире ЖК «Park Tower»: нормы согласования, вентиляция и безопасная установка».

Процедура обычно занимает 10-14 рабочих дней. В пакет документов входят: проект вентиляции и кондиционирования с расчётами, план размещения наружных блоков с привязкой к фасаду, спецификация оборудования и гарантийное письмо о соблюдении норм по шуму. Рекомендуем согласовывать проект до начала монтажных работ - это сэкономит время и деньги.

Как вписать вентиляцию в интерьер, не потеряв в эстетике?

Инженерные системы в доме премиум-класса должны быть незаметны. Воздуховоды можно скрыть за подшивными потолками, но в помещениях с высокими потолками или панорамными окнами это не всегда возможно. Альтернативы - дизайнерские вентиляционные решётки, которые выглядят как декоративные элементы, или размещение воздуховодов в мебельных нишах и за зеркалами.

Максим Бодров, эксперт по дизайну интерьера и ремонту, Heshi Design

Максим Бодров из Heshi Design советует согласовать трассы, нагрузки и доступ к узлам до начала чистовой отделки.

Какие ошибки чаще всего приводят к предписаниям?

Анализ предписаний по коттеджам в «Madison Park» за 2024-2025 годы показывает пять типичных нарушений. Первое - установка наружных блоков на фасаде без согласования с управляющей компанией. Второе - отсутствие проекта вентиляции как такового: монтаж «на глаз», без расчёта воздухообмена. Третье - несоответствие фактической системы проектной документации: например, установка оборудования меньшей производительности. Четвёртое - превышение уровня шума от наружных блоков. Пятое - отсутствие актов испытаний и паспортов на систему.

Все эти нарушения устранимы, но требуют времени и денег. Демонтаж и перенос наружного блока обходится в 40-80 тысяч рублей, а переделка воздуховодов после чистовой отделки - в несколько сотен тысяч. Гораздо дешевле сделать правильный проект с первого раза и согласовать его до начала работ.

Чек-лист: как проверить проект вентиляции до начала монтажа?

Перед тем как утвердить проект и запустить монтаж, проверьте его по этому чек-листу. Он поможет выявить слабые места и избежать предписаний в будущем.

1. Расчёт воздухообмена выполнен для каждого помещения с указанием кратности и объёма в м³/час.
2. Производительность приточной установки покрывает суммарный воздухообмен с запасом 15-20%.
3. Наружные блоки размещены в соответствии с архитектурным регламентом «Madison Park» и согласованы с УК.
4. Уровень шума от оборудования не превышает 25 дБА в спальнях и 35 дБА в дневных зонах.
5. Сечения воздуховодов рассчитаны на скорость воздуха не более 4 м/с в магистралях и 2 м/с в ответвлениях.
6. Предусмотрены шумоглушители на приточной установке и виброгасящие опоры под наружные блоки.
7. Проект содержит спецификацию оборудования с марками и моделями, а не «по аналогии».
8. Согласованы точки забора и выброса воздуха: они не попадают в зону окон и соседних участков.
9. Предусмотрен доступ к фильтрам и обслуживанию оборудования без демонтажа конструкций.
10. В проекте есть схема дренажа конденсата с уклоном и обогревом дренажной линии для зимнего периода.
