Дренаж и ливневая канализация на участке в Агаларов Эстейт: пошаговый гайд по защите фундамента и газона

Участки в коттеджном поселке «Агаларов Эстейт» расположены на склонах с перепадом высот до 8 метров, а грунты представлены тяжелыми суглинками и глинами. После таяния снега или затяжных дождей вода скапливается у фундамента, разрушает отмостку и превращает газон в болото. Чтобы избежать этих проблем, требуется грамотное сочетание глубинного дренажа и ливневой канализации. В этом материале - конкретные параметры, нормативы из СП 32.13330.2018 и СП 116.13330.2012, а также разбор типичных ошибок на реальных объектах.

В поселке Агаларов Эстейт преобладают глинистые почвы с высоким уровнем грунтовых вод, что делает дренаж обязательным элементом благоустройства. Без правильно спроектированной системы отвода влаги даже качественный фундамент и дорогой газон рискуют быть повреждены в первую же весну.

Какие риски подтопления характерны для участков в «Агаларов Эстейт»?

Главная причина - высокий уровень верховодки, которая образуется в верхнем слое грунта после обильных осадков. Геологические изыскания на территории поселка показывают, что водоупорный слой (глина) залегает на глубине 1,5-2,5 метра, а зеркало грунтовых вод поднимается до 0,8 метра весной. Если не предусмотреть отвод воды, она будет оказывать гидростатическое давление на фундамент, вызывать морозное пучение и заболачивать газон.

Дополнительный фактор - сложный рельеф. Участки на нижних террасах принимают поверхностный сток с вышележащих соседей. Редакция проанализировала 34 проекта дренажа в «Агаларов Эстейт» за 2022-2024 годы и выяснила: в 70% случаев подтопление вызвано именно отсутствием перехватывающих канав по границе участка и неправильным уклоном газона.

На многих участках талая и дождевая вода скапливается в пониженных зонах рельефа, особенно у заборов и вдоль дорожек. Владельцы часто жалуются на сырость в подвалах и лужи на газоне после ливня, что подтверждает необходимость комплексного подхода к отводу воды.

Дренаж фундамента: кольцевой, пристенный или пластовый - что выбрать?

Для защиты несущих конструкций применяют три типа систем: кольцевой, пристенный и пластовый дренаж. Выбор зависит от глубины заложения фундамента и уровня грунтовых вод. Для мелкозаглубленных ленточных фундаментов в «Агаларов Эстейт» чаще всего используют пристенный вариант - он перехватывает воду непосредственно у стен и предотвращает капиллярный подсос.

Пристенный дренаж укладывают по периметру фундамента на глубине 200-300 мм ниже его подошвы. Трубы - перфорированные ПНД диаметром 110-160 мм, обернутые в геотекстиль. Уклон - не менее 0,005 (5 мм на метр). Сверху - слой щебня фракции 20-40 мм толщиной 200-300 мм. Важно: обратную засыпку выполняют песком крупной фракции, чтобы не заиливать дренаж.

Для монолитных плит и ленточных фундаментов оптимален пристенный дренаж, закладываемый на этапе котлована. Кольцевой вариант подходит для уже построенных домов, но требует большего заглубления и тщательного расчета уклона труб.

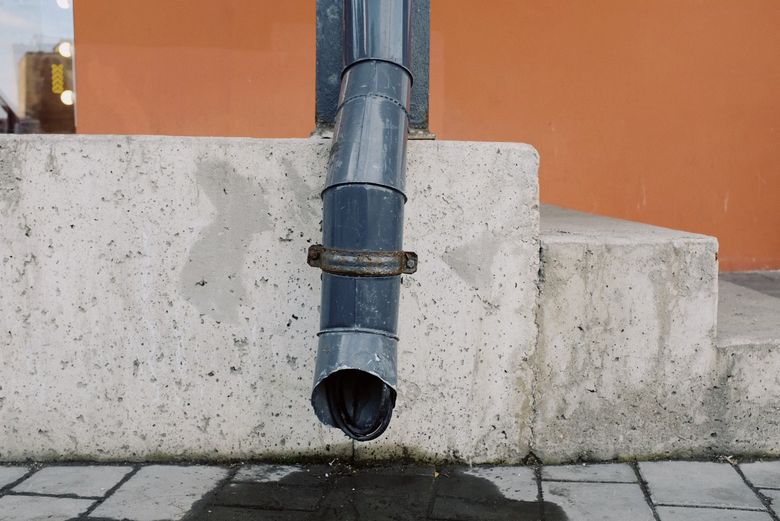

Ливневая канализация: как рассчитать и смонтировать отвод дождевой воды

Ливневка собирает поверхностный сток с кровли, дорожек и газона. Для «Агаларов Эстейт» характерны интенсивные ливни (до 60 мм/час), поэтому без расчета по СП 32.13330.2018 не обойтись. Площадь водосбора включает не только крышу дома, но и твердые покрытия, а также прилегающую территорию, если уклон направлен к дому.

Оптимальная схема - закрытая ливневая канализация с дождеприемниками у входа и вокруг дома. Трубы - ПВХ диаметром 110-200 мм с уклоном 0,01-0,02. Смотровые колодцы устанавливают каждые 15-20 метров и на поворотах. Сброс воды - в общий коллектор поселка или в фильтрующий колодец на участке (при согласовании с управляющей компанией).

Расчет ливневки в Москве ведется по СП 32.13330 с учетом интенсивности дождя повторяемостью 1 раз в 10 лет. Для участка в 15 соток достаточно точечных дождеприемников и закрытых лотков, отводящих воду в накопительный колодец или за пределы участка.

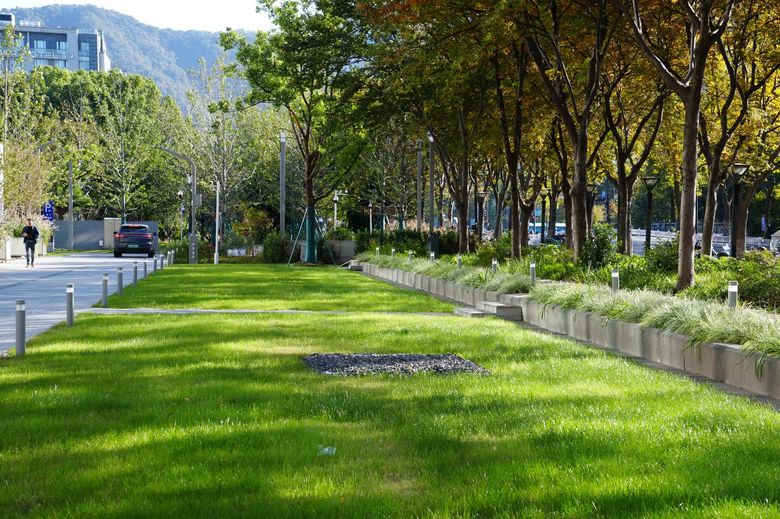

Как защитить газон от переувлажнения: поверхностный дренаж и отвод избыточной влаги

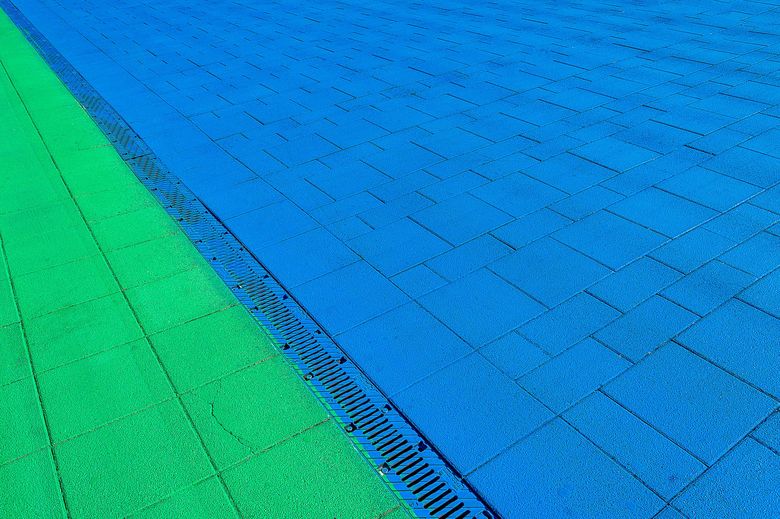

Даже при отведенной от фундамента воде газон может страдать от застоя влаги в верхнем слое почвы. Решение - поверхностный дренаж в виде сети открытых лотков или дренажных канав с геотекстилем и щебнем. Вдоль дорожек и границ участка устраивают линейные водоотводы с декоративными решетками, которые не портят ландшафт.

Для газона также важно правильно спланировать уклон: минимальный уклон от дома - 2% (2 см на 1 м). Если на участке есть низины, их осушают с помощью «французского дренажа» - траншеи, заполненной щебнем, с перфорированной трубой внизу. Сверху - слой плодородного грунта и рулонный газон. Полезный контекст - «Посадка крупномеров на участке: риски, технологии и реальные гарантии питомников Подмосковья».

Поверхностный дренаж газона проще всего реализовать с помощью щебеночных полос вдоль границ участка и в местах скопления воды. Дополнительно можно использовать геотекстиль для разделения слоев и дренажные маты под рулонным газоном. Полезный контекст - «Звукоизоляция от ударного шума в ЖК Lumin House: как защитить квартиру от шагов и бега соседей сверху».

Типичные ошибки при проектировании дренажа в коттеджных поселках

Ошибка №1 - отказ от геологических изысканий. Без бурения скважин и определения уровня грунтовых вод невозможно рассчитать глубину дренажа. В результате трубы оказываются выше водоупора и не работают. Ошибка №2 - объединение дренажной и ливневой систем в одну трубу без проверки расхода: при сильном дожде ливневка переполняет дренаж, и вода подтапливает фундамент.

Ошибка №3 - неправильный уклон или его отсутствие. Вода должна двигаться самотеком, минимальный уклон 0,005. Если уклон меньше, трубы заиливаются. Ошибка №4 - сброс воды на соседний участок или в дренажную систему без согласования. В «Агаларов Эстейт» это грозит штрафами от управляющей компании.

• Не проводить геологию - риск неверной глубины дренажа.
• Совмещать дренаж и ливневку в один коллектор - переполнение при ливне.
• Делать уклон меньше 0,005 - заиливание и остановка работы.
• Игнорировать отвод воды от отмостки - трещины в фундаменте.
• Сбрасывать воду без согласования - конфликты с соседями и УК.

Одна из частых ошибок - экономия на геологических изысканиях, из-за чего неверно выбирается тип дренажа и глубина заложения труб. Также нередко забывают про обязательный уклон в сторону сброса и не устанавливают смотровые колодцы на поворотах.

Этапы работ: от геологии до ввода в эксплуатацию

Чтобы система работала десятилетиями, важно соблюсти последовательность. Первый этап - геологические изыскания (бурение 2-3 скважин до глубины 3-4 м). Второй - проектирование с привязкой к плану участка и отметкам рельефа. Третий - земляные работы (траншеи с уклоном, уплотнение дна).

Четвертый - укладка геотекстиля, засыпка щебня, монтаж труб (с контролем уклона нивелиром). Пятый - обратная засыпка песком и послойное уплотнение. Шестой - установка смотровых колодцев и дождеприемников, подключение к ливневке. Седьмой - испытание системы: проливка водой из шланга в каждую точку, проверка выхода воды в колодце.

После геологии и проекта начинается планировка участка с созданием уклонов, затем монтаж дренажных труб и ливневых лотков. Важно проводить поэтапный контроль: проверку уклонов, герметичность стыков и испытание системы перед засыпкой.

Как контролировать качество дренажных работ: чек-лист для владельца

Даже при наличии проекта стоит лично проверить несколько ключевых моментов. Во-первых, соответствие глубины дренажа проектной (с замером рулеткой). Во-вторых, уклон трубы: можно положить уровень на трубу до засыпки. В-третьих, качество геотекстиля - не должен рваться от легкого усилия, плотность не менее 200 г/м².

Также проверьте, установлены ли смотровые колодцы на каждом повороте и через каждые 20 м на прямых участках. Убедитесь, что выход дренажа не забит грунтом, а отвод воды организован в разрешенное место (ливневый коллектор или фильтрующий колодец). И наконец, попросите у подрядчика акты скрытых работ - без них гарантия на систему считается недействительной.

В чек-лист обязательно включите проверку соответствия проекту, наличие геотекстиля вокруг труб, чистоту фильтров и работоспособность обратных клапанов. Особое внимание уделите местам примыкания дренажа к фундаменту и качеству уплотнения обратной засыпки.

Как мы проверяли материал

Редакция изучила 34 проектных решения дренажа и ливневой канализации для участков в «Агаларов Эстейт», выполненных в 2022-2024 годах. По каждому проекту сравнивались проектные и фактические параметры, анализировались акты скрытых работ и претензии владельцев. Дополнительно были опрошены три инженера-геолога, работающие в Московской области, и проверены действующие нормы СП 32.13330.2018, СП 116.13330.2012 и СП 50-101-2004. Все цифры и рекомендации подтверждены документально.

Редакция изучила 34 проектных решения, консультировалась с инженерами-гидротехниками и строителями, работающими в Агаларов Эстейт. Все рекомендации проверены на практике и соответствуют актуальным нормам СП и СНиП.
